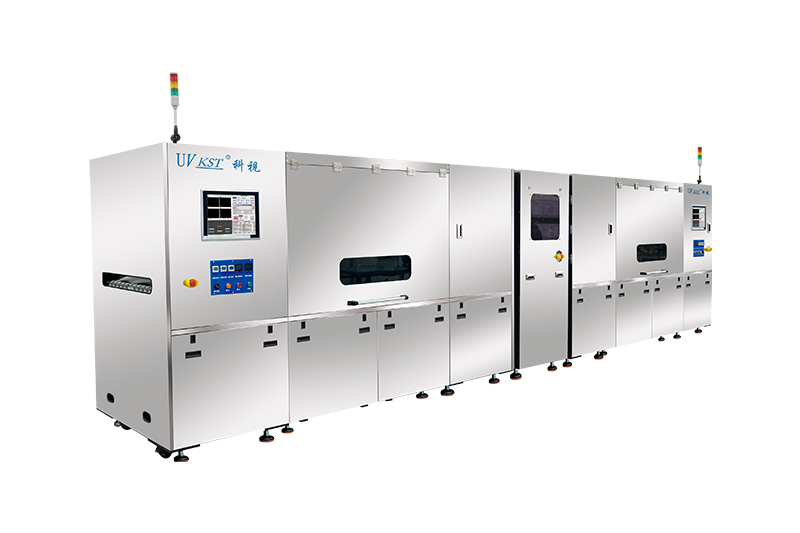

KST LED全自动防焊曝光机技术参数
型号：KST-AEM6254-F(标准台面)
KST-AEM7262-F(大台面)
| 序号 | 项目 | 设计参数 | 备注 |
| 1 | 光源类型 | 多波长UV-LED光源 | 平行冷光源 |
| 2 | 适用油墨 | 绿油、黑油、白油及杂色油墨等 | 主流品牌 |
| 3 | 曝光方式 | 双面曝光 | / |
| 4 | 防焊开窗 | 50µm（2.0mil) | / |
| 5 | 能量均匀性 | ≥85% | 使用KST LED专用能量计测量 |
| 6 | 对位精度 | ±10μm | / |
| 7 | 曝光控制 | 光强0-100% | / |
| 8 | 对位系统 | 8个CCD，CCD可自由移动（可靶点切换选择） | / |
| 9 | 曝光时间 | 普通绿油9-12级能量曝光时间＜10S | 21级能量尺，具体时间需要根据使用油墨而定 |
| 白油、黑油及无卤油墨曝光时间根据品牌及规格确定 | |||
| 10 | 生产尺寸 | 305mm×311.5mm (min) | / |
| 546mm×623mm (max)(标准台面) | |||
| 622mm×724mm (max)(大台面) | |||
| 11 | 品质要求 | 无曝光不良及偏位缺陷 | / |
| 12 | 产能 | 每分钟 5-6 片 | 不能频繁更换料号 |
| 13 | 板厚范围 | 0.1mm-3.2mm(含铜厚) | / |
| 14 | 板弯板翘要求 | Max 3mm | / |
| 15 | 板厚误差容许范围 | ±3mil | / |
| 16 | 底片固定方式 | 真空吸附 | / |
| 17 | 曝光菲林尺寸 | 687mmx610mm | / |
| 762mmx660mm | |||
| 18 | 平均功率 | <15KW | / |
| 19 | 光源波长 | 365-420nm之间混合波段 | / |
| 20 | UV-LED灯寿命 | 保用三年 | / |
| 21 | 控制系统 | 工业级电脑+Windows控制 | / |
| 22 | 操作界面 | 中文两种语言+触控屏幕 | / |
| 23 | 预对位孔 | 置板位置为置中方式 | / |
| 24 | 曝光最大温升 | Max +3℃ | / |
| 25 | 框架气密 | 真空气密胶条采用充气式胶条 | / |
| 26 | 玻璃 | 光学强化玻璃 | / |
| 27 | 台面温度 | 22℃±3℃ | 需要保证车间环境温度在要求的范围内 |
| 28 | 保护功能 | 故障报警；安全报警 | / |
| 29 | 真空要求 | 框架：-100mmhg ~ -250mmhg | / |
| 底片：-600mmhg ~ -740mmhg | |||
| 30 | 洁净房环境需求 | 温度：20℃±3℃ | |
| 湿度：55%±5% | / | ||
| 31 | 气压源需求 | 压力：5.5kg/cm² | / |
| 流量：250-300L/min | |||
| 管径：φ12 *2 | |||
| 32 | 冰水需求 | 温度：7-12℃ | / |
| 流量：60L/min | |||
| 压力：2-3kg/cm² | |||
| 33 | 电源需求 | 三相五线380VAC/50Hz/40KVA | / |
| 34 | 工作高度 | 950mm | / |
| 35 | 设备尺寸 | 6650mm(L)×2280mm(W)×1800mm(H) | / |
| 36 | 安全 | 符合国家安全标准 | / |
| 37 | 异常检测 | 生产中机器出现异常，有报警功能 | / |
