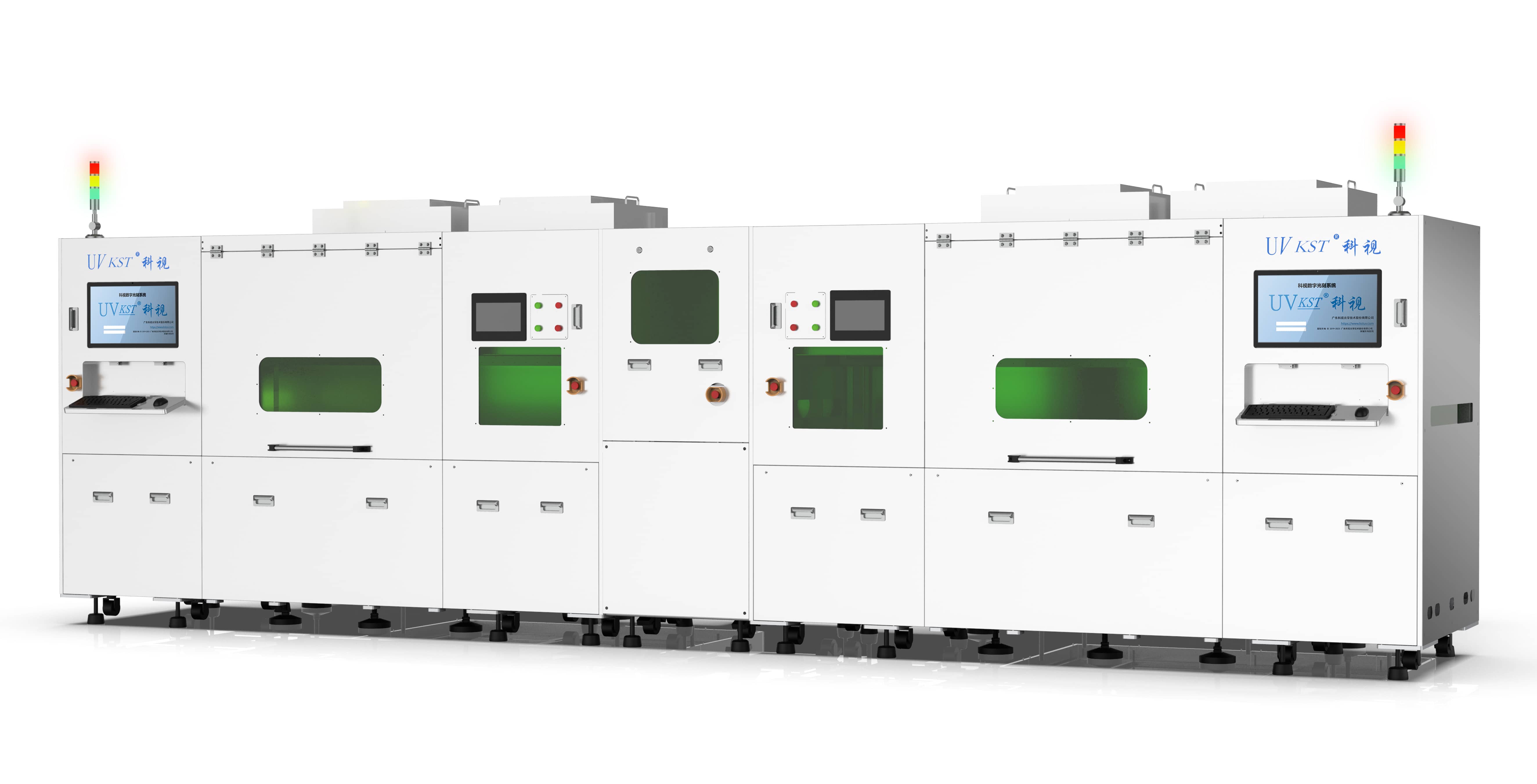

全自动防焊DI
| 序号 | 系列 | 标准系列 | 超大系列 |
| 设备型号 | KST-DI2432A- 24FLB | KST-DI2449A- 24FLB | |
| 1 | 生产尺寸 | 12"×12" (Min) 24.5"×32.5" (Max) | 12"×12" (Min) 24.5"×49.5" (Max) |
| 2 | 基材厚度 | 0.1 - 4.0 mm | |
| 3 | 桥/开窗尺寸 | 桥大于50μm / 防焊开窗大于100μm (25μm油厚) | 桥大于60μm / 防焊开窗大于120μm (25μm油厚) |
| 4 | 景深 | ±300μm | |
| 5 | 对位精度 | ±12μm | |
| 6 | 制板速度 | 24.5 "×28.5 "400mj : 5.5–6.0 PNL/min 600mj : 4.5–5.0 PNL/min 24.5 "×32.5 "400mj : 5.0–5.5 PNL/min 600mj : 4.0–4.5 PNL/min | 24.5 "×49.5 "400mj : 3.1–3.4 PNL/min600mj : 2.5–2.8 PNL/min |
| 7 | 感光材料 | 普通油墨，DI专用油墨 | |
| 8 | DI镜头个数 | 12×2 | |
| 9 | 均匀性 | ≥90% | |
| 10 | 光源波长 | 混合波长 | |
| 11 | 光源输出功率 | 142W/头 | |
| 12 | 曝光方式 | 单面曝光 | |
| 13 | 资料输入 | Gerber274X、Gerber274D、ODB+ + | |
| 14 | 图形胀缩管理 | 固定胀缩；自动胀缩；分区胀缩；测量胀缩 | |
| 15 | 扫码MARK功能 | 打印日期；时间；序号；胀缩系数等 | |
| 16 | 靶标对位 | 正面对位 | |
| 17 | 多区域曝光 | 支持 | |
| 18 | 工作高度 | 1040±50mm | |
| 19 | 环境需求 | 温度：22±2°C 湿度：55%±5% 万级无尘室 | |
| 20 | 电源需求 | 三相五线；380VAC/50Hz/ 30 KVA×2 | 三相五线；380VAC/50Hz/ 35 KVA×2 |
| 21 | 气压源需求 | 6-7Kg/cm²，流量1000L/min×2 | 6-7Kg/cm²，流量 1500L/min×2 |
| 22 | 冰水需求 | 7-12℃，流量70L/min，压力2-3Kg/cm² ×2 | |
| 23 | 设备尺寸 | 6400mm（L）×2930mm（W）×2050mm（H） | 6400mm（L）×3500mm（W）×2050mm（H） |
| 24 | 设备重量 | 总重约12500Kg (单机重4500Kg×2, 输送线+翻转机约重3500Kg ) | 总重约15000Kg (单机重5500Kg×2, 输送线+翻转机约重4000Kg ) |
